НАЗначение параметра И ОБЛАСТЬ ПРИМЕНЕНИЯ
Трансформаторы тока ТОЛ-10 применяются в комплектных устройствах внутренней и наруж- ной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплек- тующим изделием . Устанавливаются в рассечку токопровода .
Трансформаторы предназначены:
✓ для передачи сигнала измерительной информации измерительным приборам и устройствам за-
щиты, автоматики, сигнализации и управления;
✓для коммерческого учета электроэнергии;
✓ для изолирования цепей вторичных соединений от высокого напряжения .
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размеще- ния 2 по ГОСТ 15150-69.
Рабочее положение – любое .
Изготовлены согласно техническим условиям 0ЭТ .591.014 ТУ

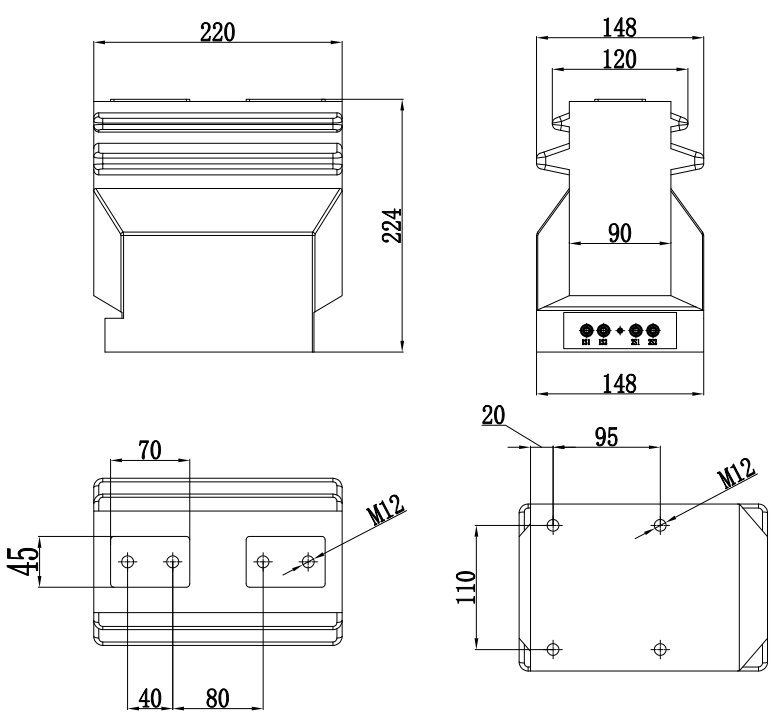

ОПИСАНИЕ КОНСТРУКЦИИ
Трансформаторы тока ТОЛ-10 однофазные, по принципу конструкции являются опорными, с литой изоляцией .
Трансформатор может содержать до 3-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе . Выводы первичной обмотки расположены на верхней поверхности трансфор-матора . Выводы вторичных обмоток расположены в нижней части трансформатора . Возможно изго-товление трансформатора с торцевым расположением вторичных выводов .
Вывода вторичных обмоток для измерений пломбируются защитной крышкой .
ОСОБЕННОСТИ КОНСТРУКЦИИ
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения по вторичной стороне .
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильно- го провода . Длина выводов вторичных обмоток оговаривается в заказе .
Трансформаторы для дифференциальной защиты поставляются по специальному заказу .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-10 | |
Наименование параметра | Значение параметра |
Номинальное напряжение, кВ | 10; 11* |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальная частота переменного тока, Гц | 50; 60* |
Номинальный вторичный ток, А | 1;5 |
Номинальный первичный ток, А | 5;10;15;20;30;40;50;75;80; 100;150;200;300;400; 600; 750;800;1000; 1200; 1500; 2000; 2500; 3000 |
Количество вторичных обмоток | 2 |
Класс точности вторичной обмотки: | |
для учета и измерения | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
для защиты | 5Р; 10Р |
Номинальная вторичная нагрузка, В*А: | |
вторичной обмотки для измерений | |
при cos φ = 1 | 1; 2; 2,5 |
при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 |
вторичной обмотки для защиты | |
при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 |
Номинальная предельная кратность вторичной обмотки для защиты; | 10 |
Номинальный коэффициент безопасности приборов обмотки для измерений; | 5 |
Диапазон рабочих температур, С | от минус 40 до 60 |
